SoW-X được TSMC sản xuất hàng loạt vào năm 2027
SoW-X – một trong những ông lớn của ngành bán dẫn toàn cầu, đang chuẩn bị bước vào giai đoạn mới với công nghệ đóng gói bởi TSMC. Đây là một trong những bước tiến đáng chú ý nhất trong lĩnh vực đóng gói chip hiệu suất cao, dự kiến sẽ được sản xuất hàng loạt vào năm 2027!
Mục Lục [hide]
- 1 Công nghệ SoW-X là gì và vì sao nó quan trọng?
- 2 Cấu trúc và nguyên lý hoạt động của SoW-X
- 3 So sánh SoW-X với các công nghệ đóng gói hiện có
- 4 Ứng dụng của SoW-X trong thực tiễn
- 5 Lộ trình thương mại hóa
- 6 Tác động đến thị trường và các đối thủ cạnh tranh
- 7 Những thách thức kỹ thuật cần vượt qua
- 8 Vai trò của SoW-X trong xu hướng chiplet
- 9 Tương lai của SoW-X
- 10 Kết luận
Công nghệ SoW-X là gì và vì sao nó quan trọng?
Trước khi tìm hiểu sâu về tác động của SoW-X, điều cần thiết là phải hiểu SoW-X thực sự là gì. Đây là công nghệ đóng gói mới do TSMC phát triển nhằm đáp ứng nhu cầu ngày càng tăng về hiệu suất xử lý, khả năng mở rộng và tiêu thụ điện năng tối ưu trong các thiết kế chip hiện đại.

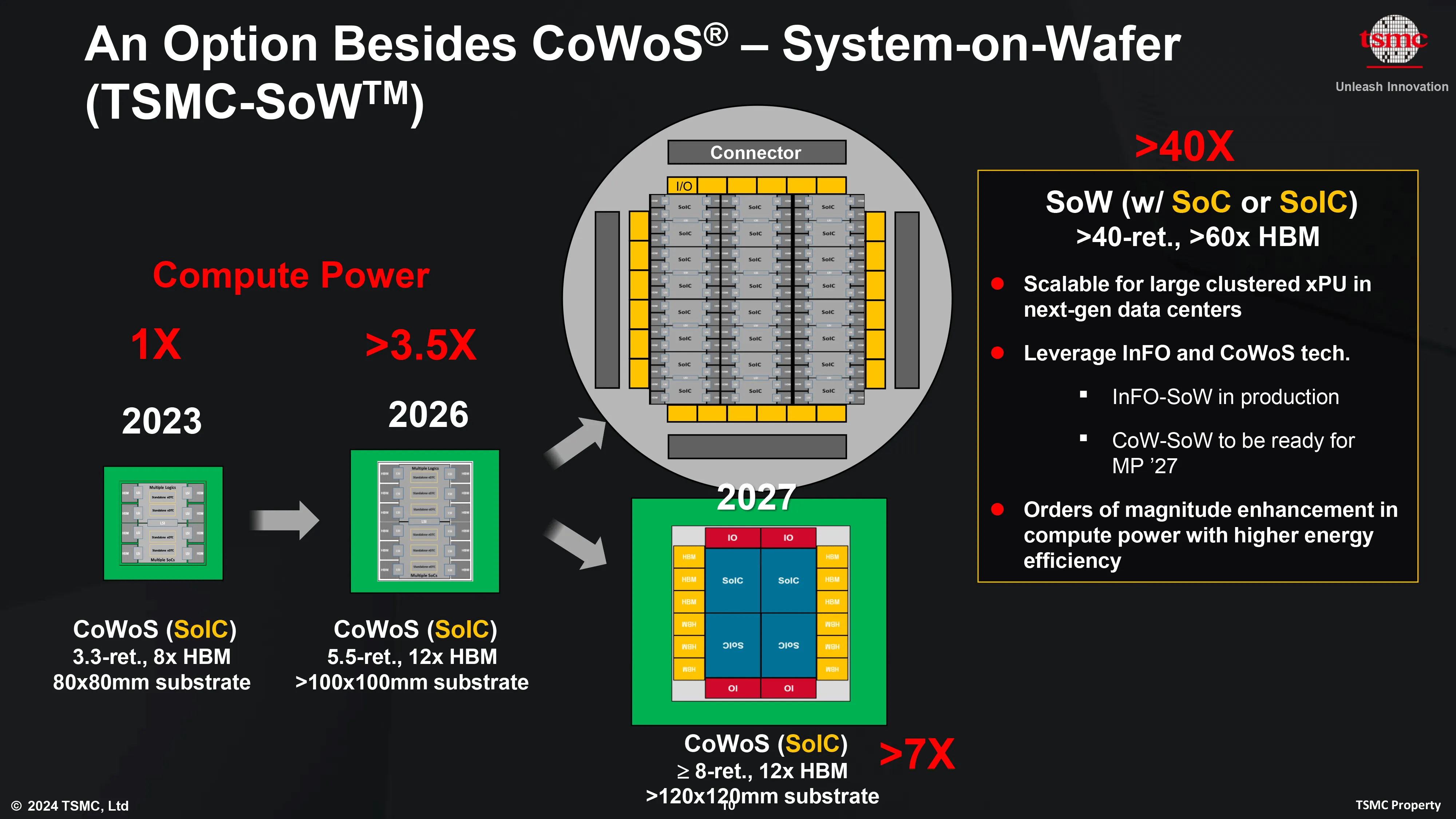

SoW-X (System-on-Wafer eXtended) về cơ bản là bước tiến tiếp theo của các công nghệ đóng gói như CoWoS (Chip-on-Wafer-on-Substrate). Thay vì chỉ đặt nhiều chip trên một đế nền, SoW-X hướng đến việc tích hợp toàn bộ hệ thống trực tiếp trên tấm wafer, nhờ vậy giảm thiểu độ trễ, tăng băng thông và tối ưu năng lượng sử dụng.
Điểm độc đáo của SoW-X nằm ở khả năng xử lý khối lượng lớn dữ liệu trong không gian nhỏ, điều rất cần thiết cho các ứng dụng như trí tuệ nhân tạo, siêu máy tính và trung tâm dữ liệu thế hệ mới.
Máy chủ chính hãng fullbox tại Máy Chủ Việt
Cấu trúc và nguyên lý hoạt động của SoW-X

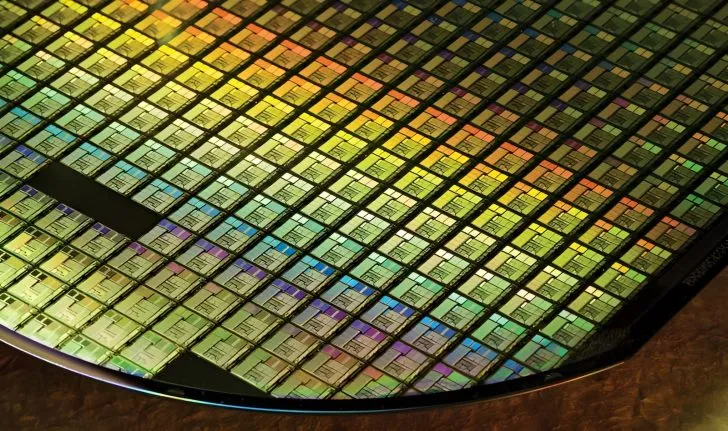

Một trong những khía cạnh kỹ thuật đặc biệt của SoW-X là việc nó tận dụng toàn bộ diện tích của một tấm wafer để xây dựng một hệ thống phức hợp. SoW-X kết hợp nhiều chiplet trên một nền wafer duy nhất, sử dụng công nghệ interposer có mật độ kết nối cực cao.
Khác với các công nghệ đóng gói 2.5D truyền thống, SoW-X mở rộng sang khái niệm 3D bằng cách hỗ trợ các kết nối dọc qua tầng silicon (TSV – Through Silicon Via). Điều này cho phép dữ liệu di chuyển nhanh hơn giữa các khối xử lý, đồng thời giảm thiểu hiện tượng nghẽn cổ chai vốn xảy ra trong các thiết kế phức tạp.
So sánh SoW-X với các công nghệ đóng gói hiện có
Trong khi SoW-X đang được phát triển như một giải pháp đột phá, nó không phải là công nghệ duy nhất trong cuộc đua tối ưu đóng gói bán dẫn. Một số công nghệ cạnh tranh khác bao gồm:
- CoWoS: Đây là công nghệ đã được TSMC sử dụng rộng rãi và là tiền thân của SoW-X. Tuy nhiên, CoWoS bị giới hạn về quy mô và độ phức tạp so với SoW-X.
- InFO (Integrated Fan-Out): Thích hợp cho các thiết bị di động nhờ vào chi phí thấp và kích thước nhỏ, nhưng không đủ mạnh cho các hệ thống HPC.
- Foveros (Intel): Đây là công nghệ 3D stacking của Intel, cạnh tranh trực tiếp với TSMC. Tuy nhiên, SoW-X được kỳ vọng sẽ vượt trội hơn nhờ khả năng tích hợp ở quy mô wafer.
Với SoW-X, TSMC kỳ vọng sẽ mở rộng khả năng thiết kế các hệ thống phức tạp trên cùng một tấm wafer với hiệu năng vượt trội và mức độ tùy biến cao hơn.
Server DL360 Gen11 full CO/CQ giá cạnh tranh
Ứng dụng của SoW-X trong thực tiễn
TSMC đang định hướng SoW-X phục vụ cho các thị trường đòi hỏi hiệu suất tính toán cao như:
- AI và Machine Learning: Các mô hình AI ngày càng lớn cần phần cứng có băng thông bộ nhớ cao và độ trễ thấp, điều mà SoW-X có thể cung cấp.
- Trung tâm dữ liệu: Tăng mật độ tính toán trên mỗi đơn vị không gian giúp tiết kiệm năng lượng và tối ưu chi phí vận hành.
- HPC (High-Performance Computing): Các siêu máy tính sử dụng SoW-X có thể cải thiện tốc độ xử lý tính toán đáng kể.
- Thiết bị mạng tốc độ cao: Đòi hỏi khả năng xử lý dữ liệu theo thời gian thực và độ tin cậy cao.
Lộ trình thương mại hóa
Hiện tại, TSMC đang trong giai đoạn phát triển và thử nghiệm SoW-X với các đối tác lớn trong ngành. Theo thông tin được công bố, công nghệ này sẽ đạt mức sẵn sàng sản xuất hàng loạt vào khoảng năm 2027.
Quy trình sản xuất sẽ được thực hiện tại các nhà máy tiên tiến của TSMC, nhiều khả năng sử dụng cùng cơ sở hạ tầng với dây chuyền CoWoS hiện tại để tiết kiệm chi phí đầu tư ban đầu. Song song, TSMC cũng sẽ mở rộng quy mô của các xưởng đóng gói để đảm bảo sản lượng đáp ứng được nhu cầu thị trường.
Server Dell R660xs hiệu năng cho doanh nghiệp
Tác động đến thị trường và các đối thủ cạnh tranh
Với việc triển khai SoW-X, TSMC không chỉ mở rộng lợi thế cạnh tranh của mình mà còn đặt ra thách thức lớn với các hãng như Intel, Samsung và các nhà cung cấp dịch vụ đóng gói chuyên biệt như ASE hay Amkor.
Intel đã đầu tư mạnh vào công nghệ Foveros và EMIB, nhưng nếu TSMC thành công với SoW-X, hãng có thể bị đẩy vào thế phòng thủ. Tương tự, Samsung hiện đang phát triển I-Cube và H-Cube, tuy nhiên vẫn trong giai đoạn sơ khởi.
Việc TSMC dẫn đầu trong công nghệ đóng gói có thể làm dịch chuyển đáng kể thị phần sản xuất chip trong vài năm tới, đặc biệt là trong các lĩnh vực đang tăng trưởng như AI và điện toán biên.
Những thách thức kỹ thuật cần vượt qua
Dù tiềm năng rất lớn, nhưng SoW-X vẫn đối mặt với nhiều rào cản kỹ thuật:
- Kiểm soát nhiệt độ: Với mật độ tích hợp cao trên một tấm wafer, việc tản nhiệt hiệu quả là điều rất khó.
- Tỷ lệ lỗi sản xuất: Tăng kích thước die đồng nghĩa với rủi ro cao hơn về lỗi wafer.
- Chi phí: Đóng gói phức tạp sẽ làm tăng giá thành, khiến việc triển khai đại trà có thể chậm lại nếu không có nhu cầu thị trường đủ lớn.
TSMC đang đầu tư vào các giải pháp kiểm soát nhiệt độ thông minh, đồng thời cải thiện quy trình sản xuất để giảm thiểu lỗi và nâng cao hiệu suất.
Vai trò của SoW-X trong xu hướng chiplet
Thế giới bán dẫn đang chuyển dịch mạnh mẽ sang thiết kế chiplet thay vì xây dựng các SoC nguyên khối. SoW-X chính là chìa khóa để hiện thực hóa những hệ thống chiplet phức tạp nhất.
Thông qua SoW-X, các nhà sản xuất có thể tích hợp GPU, CPU, bộ tăng tốc AI và bộ nhớ HBM trên cùng một nền wafer, đảm bảo khả năng truyền dữ liệu liền mạch và hiệu quả cao. Điều này sẽ thay đổi cách các nhà phát triển xây dựng kiến trúc vi xử lý trong tương lai.
Tương lai của SoW-X
SoW-X không phải là điểm kết thúc mà là bước đệm cho những thế hệ đóng gói tiếp theo. TSMC có thể sẽ tiếp tục mở rộng công nghệ này bằng cách tích hợp thêm lớp 3D stacking nâng cao hoặc phát triển vật liệu mới cho interposer.
Tầm nhìn dài hạn của TSMC là tạo ra một nền tảng đóng gói toàn diện, có thể thích ứng với mọi nhu cầu thị trường – từ thiết bị di động, điện toán đám mây cho đến các hệ thống quân sự và vũ trụ.
Máy chủ HPE Gen11 bán chạy nhất
Kết luận
Việc TSMC chuẩn bị đưa SoW-X vào sản xuất hàng loạt trong năm 2027 là dấu hiệu rõ ràng cho thấy ngành bán dẫn đang bước vào một kỷ nguyên mới. Công nghệ này không chỉ thể hiện năng lực kỹ thuật đỉnh cao mà còn mở ra cánh cửa cho những đột phá về hiệu suất, tính linh hoạt và khả năng tích hợp trong thiết kế chip tương lai.
